Documento de capacitación sobre dispositivos básicos de refrigeración DL-ZLDR02

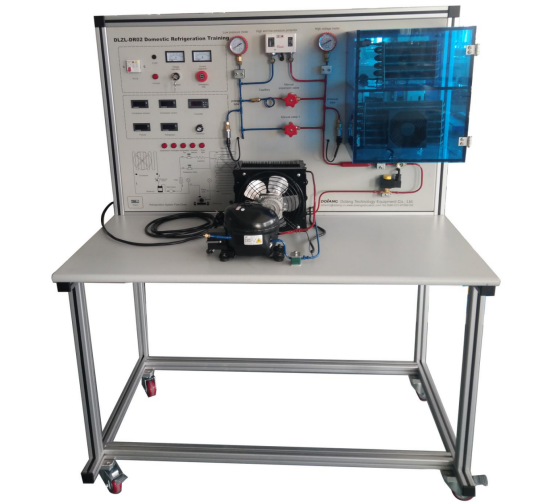

Las fotos son solo de referencia.
1. Alcance del suministro
El proveedor proporcionará información completaDispositivo básico de entrenamiento en refrigeración, completamente ensamblado, probado y listo para funcionar, incluyendo todos los accesorios estándar, la documentación y los materiales de capacitación según se especifica en el presente documento.
El equipo estará diseñado para la formación profesional y técnica en fundamentos de refrigeración y aire acondicionado, con un sistema de gestión de energía RFID que incluirá instalación, funcionamiento, control, mantenimiento y resolución de problemas.
2. Descripción general
El Dispositivo Básico de Entrenamiento en Refrigeración será un sistema de refrigeración completamente operativo configurado sobre un banco de entrenamiento móvil. El sistema replicará la estructura y los principios de funcionamiento de una unidad de aire acondicionado tipo split y permitirá la práctica práctica de:
· Funcionamiento del ciclo de refrigeración
· Cableado del circuito de control eléctrico
· Puesta en marcha y depuración del sistema
· Mantenimiento y diagnóstico de averías
· Medición y análisis del desempeño
El sistema incluirá componentes claramente organizados y etiquetados, mirillas transparentes, tuberías de refrigeración completas y circuitos eléctricos totalmente cableados aptos para uso didáctico.
El refrigerante utilizado deberá serRefrigerante R134a o equivalente respetuoso con el medio ambiente..
3. Requisitos de construcción
3.1 Estructura mecánica
· Estructura tipo banco construida con perfiles y chapa de aluminio.
· Dimensiones generales:
1280 (L) × 700 (An) × 1650 (Al) mm
· Montado sobre cuatro ruedas:
el Dos (2) con frenos
el Dos (2) sin frenos
· Panel frontal de demostración con:
el Diagrama de circuito de refrigeración impreso mediante serigrafía
el Tuberías codificadas por colores (rojo/azul para indicar el estado del refrigerante).
el Disposición de componentes claramente marcada
4. Parámetros técnicos
Parámetro | Requisito |
Fuente de alimentación | Monofásico 220V ±10%, 50Hz |
Corriente nominal | 16A |
Refrigerante | R134a o un refrigerante equivalente respetuoso con el medio ambiente. |
Tipo de refrigeración | Expansión directa |
Protección | Disyuntor diferencial |
5. Componentes principales y especificaciones
El sistema incluirá, entre otros, los siguientes componentes:
5.1 Componentes de refrigeración
1. Compresor
el Potencia: 1/3 HP
el Voltaje: 220 V CA, 50 Hz
el Compatible con R134a o gas equivalente.
2. Condensador
el Refrigeración natural
el Puertos de refrigerante: entrada/salida de 6,4 mm
el Velocidad del ventilador ajustable (si corresponde)
3. Evaporador con ventilador
el Tipo de expansión directa
el Puertos: 1/4"
el Volumen interno aprox. 412 × 310 × 290 mm (±10%)
el Incluye compartimentos de refrigerador y congelador.
4. Dispositivo de estrangulación
el Tipo de tubo capilar
5. Filtro-secador
el Puertos de servicio de 1/4"
6. Válvulas de servicio
el Puertos de alta y baja presión (1/4")
7. Válvulas manuales
el Conexión roscada abocinada
el 1/4" de diámetro de tubería
8. Mirilla
el Instalado en la línea de líquido, la línea de succión y la entrada del evaporador (3 unidades).
5.2 Instrumentación y medición
1. Manómetro de baja presión
el Rango: -30 ~ 260 psi / -0,1 ~ 1,8 MPa
2. Manómetro de alta presión
el Rango: -30 ~ 550 psi / -0,1 ~ 3,8 MPa
3. Voltímetro analógico
el 0~250V
4. Amperímetro analógico
el 0 ~ 10 A
5. Termómetros digitales (4 unidades)
el Rango: -40 °C a +90 °C
el Termopar NTC (10 kΩ a 25 °C)
6. Controlador de alta/baja presión
el Conexión roscada abocinada
el Diámetro del tubo: Φ6 mm
5.3 Sistema eléctrico
· Interruptor diferencial (220V, 16A)
· Interruptor de llave autoblocante
· Botón de parada de emergencia (autobloqueante)
· Protector de sobrecarga (10A)
· Luces indicadoras (5 unidades)
· Controlador y sensor de temperatura digital
· Cableado de control completo listo para ejercicios de entrenamiento.
6. Sistema de gestión de energía RFID (obligatorio)
El sistema incluirá un sistema integrado de gestión de energía basado en RFID con las siguientes características:
· Frecuencia de funcionamiento: 13,56 MHz (alta frecuencia)
· Comunicación a través de RS485 o estándar
· Indicaciones de estado audibles
· Indicación LED
· Pantalla OLED para el número de tarjeta y códigos de error.
· función de verificación de datos
· Software de configuración de parámetros
· Apoyo para:
el Protocolo ISO-15693
el ModBus_TCP
el ModBus_RTU
El sistema RFID permitirá la activación del equipo mediante tarjeta y facilitará el control de la gestión didáctica.
7. Accesorios estándar
Se suministrarán los siguientes accesorios:
1. Juego de manómetros de presión de doble compuesto (para R404A, R407C, R134a, R22)
2. Termómetro digital
3. Pinza amperimétrica de CA (600 V CA/CC, 600 A CA, medición de capacitancia y resistencia)
4. Bomba de vacío (capacidad de 1 litro)
5. Kit de herramientas que incluye:
el Cilindro de oxígeno (2L)
el Cilindro de gas combustible
el soplete de soldadura
el Caja de instrumento
6. Refrigerante R134a (1 unidad)
7. Lámpara de prueba de neón (12–250V)
8. Manual del experimento (1 copia)
8. Capacidades funcionales
El equipo permitirá realizar los siguientes ejercicios de instrucción:
1. Práctica de cableado del compresor
2. Construcción del circuito de control de refrigeración
3. Puesta en marcha y gestión del funcionamiento del sistema
4. Análisis de las características de refrigeración
5. Trazado de diagramas de Mollier
6. Cálculo del rendimiento del sistema
7. Solución de problemas y diagnóstico de fallas
8. Medición de presión y temperatura
9. Práctica de carga y evacuación de refrigerante
