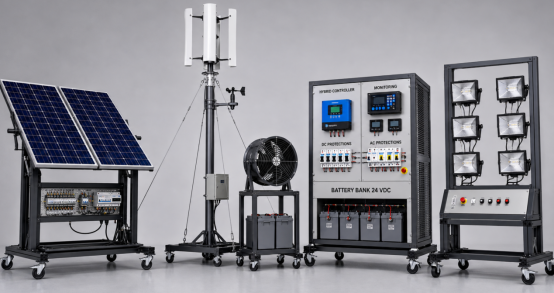

dlxny-swca01-sistema integrado de capacitación para la generación de energía híbrida eólica y solar
El sistema integrado de capacitación en generación de energía híbrida eólica-solar está diseñado para satisfacer las necesidades de capacitación práctica de los estudiantes de nuevas carreras relacionadas con la energía. Se trata de una plataforma experimental móvil e integral que comprende generación de energía fotovoltaica, generación de energía eólica, almacenamiento de energía, control, inversor, protección de distribución, monitoreo de carga y monitoreo en línea. El sistema permite demostrar el aprovechamiento sinérgico de la energía eólica y solar en condiciones seguras, visuales y operativas.
I,Descripción general del equipo
El sistema integrado de capacitación en generación de energía híbrida eólica-solar está diseñado para satisfacer las necesidades de capacitación práctica de los estudiantes de nuevas carreras relacionadas con la energía. Se trata de una plataforma experimental móvil e integral que comprende generación de energía fotovoltaica, generación de energía eólica, almacenamiento de energía, control, inversor, protección de distribución, monitoreo de carga y monitoreo en línea. El sistema permite demostrar el aprovechamiento sinérgico de la energía eólica y solar en condiciones seguras, visuales y operativas.
Basado en unidades reales y operativas de generación de energía fotovoltaica y eólica vertical, el sistema abarca la cadena energética completa, desde la generación hasta el control, el almacenamiento, la inversión, el consumo y la monitorización de la energía. Adopta un diseño modular de estructura metálica dividida, con componentes clave alojados en una base móvil para facilitar el acceso a la sala de formación, las demostraciones didácticas, el mantenimiento y la capacitación grupal. Incluye cargas típicas como resistivas, inductivas y de iluminación, junto con simulación de fuente eólica e instrumentos de medición de velocidad y dirección del viento para satisfacer las necesidades de experimentos en diversas condiciones. Es adecuado para la enseñanza cognitiva, la verificación de principios, la formación en cableado, la comparación de estrategias de control, la monitorización operativa, el análisis de fallos y la evaluación integral.
II,Introducción al módulo
1. Fotovoltaica solar fuerza estación
● Dos monocristalino solar fotovoltaica paneles, cada con a fuerza producción de 450 W ,
● Ajustable inclinación ángulo metal estructura
● Estandarizado industrial accesorios para panel montaje
● A panel caja equipado con estandarizado conectores para conectar a el control estación.
● Accesorios necesarios para garantizar el funcionamiento normal: cables, Conectores MC4, disyuntores, portafusibles y fusibles.
2. Viento Estación
● Metal estructura, con a desmontable portátil mástil (3–5 metros)
● 400 W Calificado Fuerza Vertical Eje Viento Turbina
● Tensor/Aparejo Equipo
● A panel caja equipado con estandarizado conectores para conectar a el control estación.
● Accesorios necesarios para su correcto funcionamiento: cables, conectores MC4, disyuntores, portafusibles, fusibles.
● RS485 comunicación viento velocidad sensor
3. Artificial iluminación estaciones
● Lámparas de ángulo ajustable con inclinación regulable: 2 halógeno lámparas (1000 EN cada), 4 CONDUJO lámparas (25 EN cada)
● Metal estructura (aproximado dimensiones L×A×H: 1200×700×1800 mm)
4. Artificial viento granja estación
● Soplador de aire axial a batería, sin escobillas motor yaxial admirador
● Llega con 2 baterías, siempre que arriba a 1 hora de continuo operación.
5. Control Estación
● 1 MPPT fotovoltaica cargando controlador
● 1 PWM eólica-solar híbrido cargando controlador
● 1 Híbrido eólica-solar cargando controlador
● Uno pantalla táctil para sistema electrónico datos adquisición
● Uno fuerza calidad analizador es usado a medida fuerza, Voltaje, y actual.
● 2 incógnita 24V (25,6 V nominal)/100 Ah litio baterías
● Uno 3 kW su ola inversor
● C.A. circuito rompedores, corriente continua circuito rompedores, barras colectoras
● Características de seguridad: Conexión a tierra continua,Termomagnético Disyuntor, dispositivo de corriente residual (RCD/GFCI), protector contra sobretensiones, botón de parada de emergencia
● Carga: Carga resistiva (lámpara incandescente: 100 W; elemento calefactor: 300 W); carga inductiva (motor trifásico de 0,5 HP [4 polos, 220 V], convertidor de frecuencia de entrada monofásico [VFD]; 0,5 Motor monofásico de HP).
● Monofásico fuerza enchufes, industrial trifásico fuerza enchufes
6. Todo unidad metal estructuras
● Horneado electrostático polvo revestimiento
● Cuadrado tubo
● De alta resistencia 4 pulgadas girar ruedas
● Metal panel
III, Principal componente configuración lista
De serie Número | nombre | Presupuesto | cantidad | unidad |
1 |
Solar paneles | ● Máximo fuerza: 450 W ● Operante Voltaje: 36 V ●Tensión en circuito abierto: 43,2 V ● Cima actual: 12.5 A ● Corriente de cortocircuito: 14 A ● Celúla eficiencia de conversión: ≥25,1% ● Operante Rango de temperatura: -40°do –+85° do |
2 |
pedazo |
2 |
Vertical ejeviento turbina | ● Calificado fuerza: 400 W ● Calificado viento velocidad:11,5 m/s ● Calificado Voltaje: 24V ● A partir de viento velocidad:2 m/s ● Seguro viento velocidad: 35 m/s |
1 |
individual |
|
| ● Método de frenado: Electromagnético descarga ● Generador tipo: Trifásico CA permanente imán motor ● Número de hojas: 3 ● Operante Rango de temperatura: -20 ℃ a + 60 ℃ |
|
|
3 |
Anemómetro Viento velocidadysensor de dirección | ● Anemómetro: Tipo copa + veleta ● Calificado Voltaje: 6–24VDC ● Viento velocidad rango: 0–50 m/s ● Precisión de la velocidad del viento:±0,5 m/s ● Velocidad inicial del viento: 0,2–0,8 m/s ● Viento velocidad resolución: 0.1 EM ● Viento dirección rango:0–360° ● Resolución de la dirección del viento: ±22,5° ● Operante ambiente: –20°C–+80°C ● RS485 Modbus comunicacióninterfaz |
1 |
colocar |
4 |
Híbrido Controlador de carga eólica-solar | ● Calificado aporte fuerza para energía eólica: 400 W ● Calificado aporte Voltaje Para energía eólica: 24 V ● Potencia nominal de entrada de los sistemas fotovoltaicos fuerza: 900 W ● Tensión máxima de entrada en circuito abierto para sistemas fotovoltaicos sistemas: 48V ● Calificado aporte actual para energía fotovoltaica fuerza: 38A ● ComunicaciónInterfaz: RS485 ● Fotovoltaica Método de seguimiento: MPPT
|
1 |
colocar |
5 |
PWM Controlador de carga híbrido eólico-solar | ● Calificado aporte fuerza para energía eólica: 400 W ● Calificado aporte Voltaje Para energía eólica: 24 V ● Potencia nominal de entrada de los sistemas fotovoltaicos Potencia: 900 W ● Tensión máxima de entrada en circuito abierto para sistemas fotovoltaicos sistemas: 48V ● Calificado aporte actual para energía fotovoltaica fuerza: 38A ● ComunicaciónInterfaz: RS485 ● Fotovoltaica seguimiento método: PWM |
1 |
colocar |
6 |
MPPT Controlador de carga fotovoltaica |
● Máximo Potencia de entrada fotovoltaica: 1040 W ● Circuito abierto fotovoltaico máximo aporte Voltaje: 92 V ● Máximo Corriente de entrada fotovoltaica: 40 A ● Fotovoltaica Método de seguimiento: MPPT |
1 |
colocar |
7 |
Fuera de la red eléctricaSu/Su ola inversor | ● Continuo Potencia de salida: 3000 W ● Potencia máxima: 6000W (shhh = 2 x Potencia nominal) ● Voltaje de salida:220 V CA (±3%); 230 V CA(-6%~+3%); 240 VCA (-9%~+3%) ● Producción Frecuencia: 50/60 Hz ± 0,2 % ● Producción forma de onda: Puro su ola ● Aporte calificado Voltaje: 24V ● Aporte Voltaje rango: 21.6 ~ 32,0 V CC ● USB producción interfaz ● RS485 comunicacióninterfaz |
1 |
colocar |
|
| ● Protección THD < 3% (sobrecarga, cortocircuito, bajo/alto voltaje de CC) |
|
|
7 | baterías de litio | ● Calificado Voltaje: 24 V (25,6 V nominales) ● Calificado capacidad: 100AH |
2 |
pedazo |
8 |
Axial fluiradmirador | ● Calificado fuerza: 750 W ● Calificado velocidad: 3800 rpm ● Calificado Voltaje: 24V ● Presión total: 300 Pa ● Mínimo aire Volumen: 500 m³/h ● Máximo aire Volumen: 20000 m³/h ● Ruido nivel: 80 dB(A) ● Teorético salida viento velocidad: 28 m/s (100 km/h) ● Motor tipo: Sin escobillas motor |
1 |
colocar |
9 |
halógeno lámpara | ● Calificado fuerza: 1000W ● Calificado Voltaje: 220 V/CA ● Equipado con un interruptor de atenuación |
2 |
Solo |
10 |
CONDUJO luces | ● Calificado fuerza: 25W ● Calificado Voltaje: 220 V CA ● Equipado con un interruptor de atenuación |
4 |
Solo |
11 |
pantalla táctil | ● Pantalla tamaño: 10 pulgadas ● ComunicaciónInterfaz: RS485 ● Recolectar RS485 datos mostrar |
1 |
Colocar |
12 |
Fuerza calidadanalizador | ● Monofásico C.A. pruebasinstrumentos ● Medir parámetros como corriente, voltaje, potencia, fuerza factor, y energía eléctrica en el fuerza red. ● Comunicación interfaz: RS485 |
1 |
colocar |
13 |
Carga resistiva (incandescentelámpara) |
● Calificado Voltaje: 220 VACACIONES ● Calificado fuerza: 100 EN |
1 |
pedazo |
14 |
Calefacción almohadilla |
Calificado Voltaje: 220 V/CA Potencia nominal: 300 W |
1 |
pedazo |
15 |
Carga inductiva Tres fasesmotor asíncrono | Potencia nominal:0,5 HP Calificado velocidad: 1400 rpmCalificado Voltaje: 220 V CA Corriente nominal: 1,1 A |
1 |
pedazo |
16 |
Soltero fasemotor | Potencia nominal:0,5 HP Calificado velocidad: 1400 rpmCalificado Voltaje: 220 V CACorriente nominal: 1,1 A |
1 |
pedazo |
17 |
convertidor de frecuencia |
Calificado fuerza: Potencia nominal de la fuente de alimentación: 0,37 kW200-240 V CA |
1 |
pedazo |
IV. Experimental Proyecto Referencia
1. Sistema Cognición y Seguridad Presupuesto
2. Fotovoltaica módulo parámetros y alambrado
3. El Influencia de Fotovoltaica Inclinación Ángulo y Luz del sol
4. Comparación de MPPT y PWM control
5. Admirador producción característica prueba
6. Mástil y Admirador Instalación Capacitación
7. eólica-solar híbrido fuerza suministrar
8. Inversor operación y fuerza calidad
9. Características de resistador y inductivo cargas
10. VFD Conducir y Motor Velocidad Control
11. Datos Adquisición y Modbus Comunicación
